Абстрацт
Сакупљач прашине може изгледати „добро“ споља док тихо испушта рад изнутра — кесе се рано заслепљују, диференцијални притисак расте, потрошња компримованог ваздуха нагло расте, а непланирана гашења постају рутинска „прича о одржавању“. У многим системима, основни узрок није филтер медиј, не вентилатор, па чак ни контролер. То је пулсно-млазна петља за чишћење - а у срцу те петље се налазиАСЦО пулсни вентил.
Овај водич објашњава како пулсни вентили заправо утичу на енергију чишћења, животни век врећице и оперативне трошкове; како одабрати праву конфигурацију вентила; и како да решите најчешће болне тачке (цурење, слаб пулс, квар на дијафрагми, залеђивање и прегоревање калемова). Такође ћете пронаћи практичну контролну листу, распоред одржавања и одељак са честим питањима написан за тимове за набавку, инжењере у постројењима и сервисне техничаре којима су потребни резултати - а не маркетиншка магла.
Кључни за понети
- Снага импулса је резултат система (вентил + резервоар + цевовод + млазница + време), али вентил поставља плафон.
- „Права величина“ није само пречник прикључка – време одзива и карактеристике протока су битне за стварну енергију чишћења.
- Већина кварова је предвидљива: влага, лош квалитет ваздуха, нетачан напон, прекомерно пулсирање и грешке у инсталацији.
- Дисциплинован распоред инспекција кошта много мање од врећа, застоја и отпада компресованог ваздуха.
Садржај
- Преглед чланка

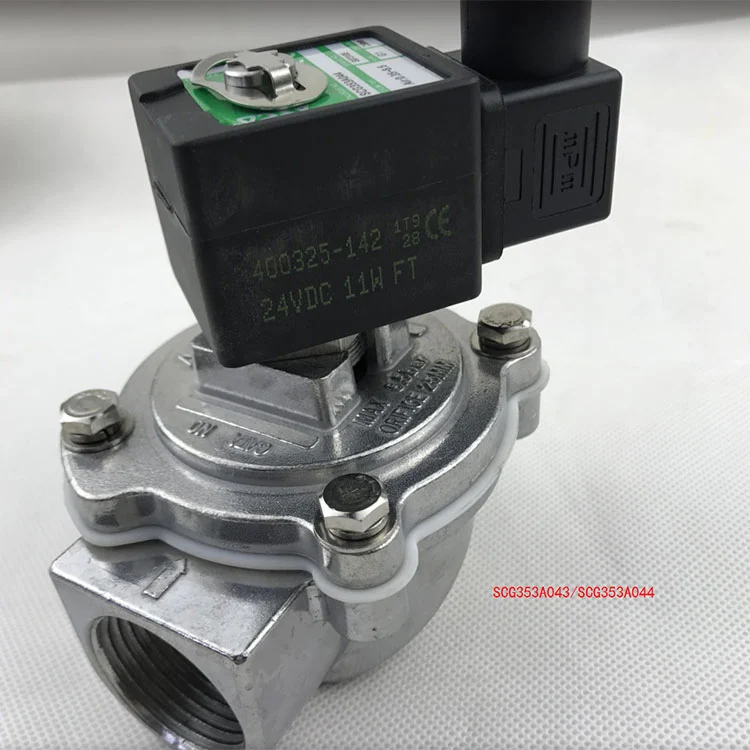

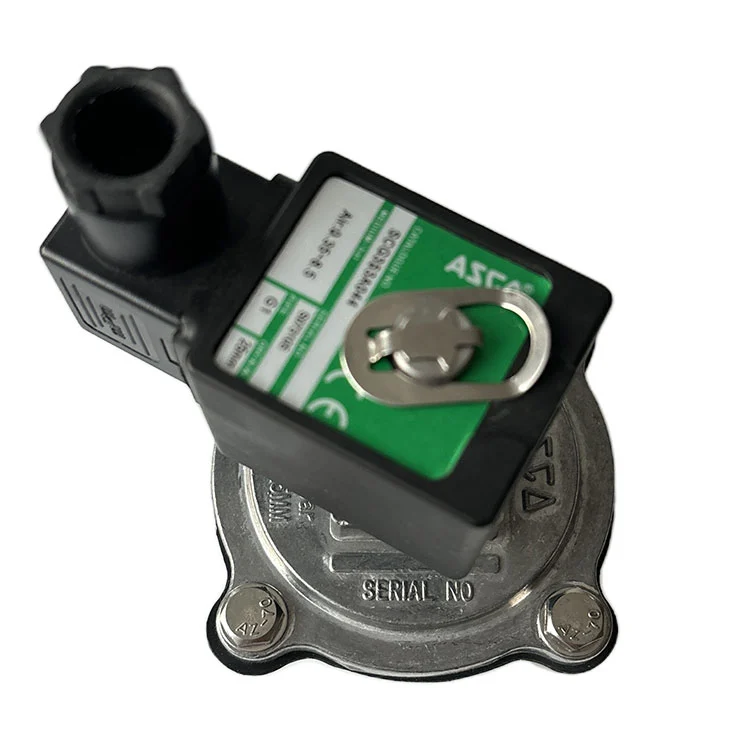

- Шта АСЦО пулсни вентил ради у пулсно-млазном систему
- Тачке бола купаца Ова компонента директно решава
- Водич за избор: Како одабрати прави вентил
- Брзе спецификације и табела одлука
- Праксе инсталације које спречавају 80% проблема
- Решавање проблема: симптоми, узроци, поправке
- Распоред одржавања за предвидљиве перформансе
- Извори и документација за поуздање
- ФАК
Преглед чланка
- Дефинишите посао пулсног вентила у стварним оперативним терминима (не терминима из уџбеника).
- Мапирајте уобичајене притужбе постројења на перформансе пулса и понашање вентила.
- Обезбедите практичан оквир за избор (прикључци, притисак, одзив, напон, окружење).
- Поделите праксе инсталације и пуштања у рад које смањују кварове који се могу избећи.
- Понудите табелу за решавање проблема засновану на симптомима за брзу дијагнозу.
- Замотајте са распоредом одржавања и контролном листом документације набавке у складу са очекивањима.
Шта АСЦО пулсни вентил ради у пулсно-млазном систему
У врећама са пулсним млазом (или сакупљачу прашине у кертриџу), чишћење се дешава када кратак налет компримованог ваздуха путује кроз дувачку цев у сваки ред филтера. Тај рафал мора битибрзо(време наглог пораста),јака(довољна ваздушна маса), ипоновљив(доследан циклус за циклусом). Импулсни вентил је „капија“ која испушта ускладиштени ваздух из колектора/резервоара у дувачку цев у контролисаном, високоенергетском удару.
Шта добијете када вентил ради свој посао
- Стабилан диференцијални притисак:Ваш ДП не расте из недеље у недељу.
- Дужи век трајања филтера:Торбе ефикасно чисте, а да не буду „претеране“ до смрти.
- Нижи трошкови компримованог ваздуха:Пулсирате ређе јер сваки пулс заправо ради.
- Предвидљива производња:Нема изненађујућих догађаја зачепљења током вршних смена.
Провера стварности:Многи сајтови прво криве филтерске медије. Али ако је пулс слаб, чак и „премиум“ медији ће рано заслепити. АнАСЦО пулсни вентил(правилно одабран и инсталиран) често поправља основни дефицит енергије за чишћење који промене медија не могу.
Тачке бола купаца Ова компонента директно решава
Ако претражујете „АСЦО пулсни вентил“, велике су шансе да то не радите из забаве – реагујете на симптоме. Ево тачака бола које имају тенденцију да прате перформансе или компатибилност пулсног вентила:
Тачка бола: Диференцијални притисак се стално повећава
Често узроковано слабим импулсима (спор одзив вентила, премали портови, ограничена цев/млазнице или недовољан притисак у резервоару).
Тачка бола: Кесе рано пропадају или се цепају близу врха
Понекад је то „превише чишћења“, а не премало – нетачан тајминг, претерана фреквенција пулса или нестабилни удари импулса због лошег понашања вентила.
Болна тачка: Рачуни за компримовани ваздух изгледају смешно
Дијафрагме које пропуштају, лоше заптивање или коришћење импулса за компензацију проблема са системом могу непрекидно сагоревати ваздух.
Тачка бола: Случајни застоји у хладним или влажним сезонама
Влага + промене температуре могу да изазову лепљење, спор одзив, залеђивање и напрезање завојнице/соленоида ако је управљање квалитетом ваздуха слабо.
Скривене трошкове људи потцењују
Највећи трошак ретко је сам вентил. Реч је о прекиду производње, прековременом одржавању, превременом постављању торби и расипању енергије. Третирајте пулсни вентил као компоненту поузданости, а не као део робе.
Водич за избор: Како одабрати прави вентил
Одабиром анАСЦО пулсни вентилје мање у потрази за етикетом бренда, а више о усклађивању понашања вентила са дизајном вашег колектора за прашину. Користите овај оквир да бисте избегли грешке „да се уклапа у цев, па мора да је у реду“.
1) Упарите величину порта са захтевом за чишћење (не нагађања)
- Величина колектора и број филтера:Више филтера обично захтева већу количину пулсног ваздуха или оптимизовано време.
- Конфигурација дувачке/млазнице:Ограничења низводно могу неутралисати већи вентил.
- Циљно трајање пулса:Снажан пулс који се брзо испоручује често надмашује дуг, лењи пулс.
2) Потврдите прозор радног притиска
Многи системи раде око 0,4–0,6 МПа (4–6 бара), али ваш стварни „ефикасни“ притисак зависи од губитака у резервоару, цевима и фитингима. Вентил који је срећан у вашем прозору стварног притиска ће константно пулсирати; неусклађеност може изазвати слабо чишћење или напрезање дијафрагме.
3) Проверите очекивани напон и радни напон соленоида
- напон:Уверите се да излаз вашег контролера одговара спецификацијама завојнице (АЦ/ДЦ и тачан напон).
- Окружење:Топлота, прашина и вибрације захтевају робусну заштиту намотаја и правилну праксу ожичења.
- Фреквенција пулсирања:Пулсирање високе фреквенције може прегрејати завојнице ако је систем погрешно конфигурисан.
4) Одаберите материјале за своју прашину и климу
Окружење за прикупљање прашине се веома разликује: цемент, обрада дрвета, челика, хемијска, прехрамбена, висока влажност, зиме испод нуле. Материјал кућишта вентила и квалитет дијафрагме треба да одговарају условима како би се избегло отицање, пуцање или лепљив рад.
Контролна листа за избор (одштампајте ово)
- Величина порта и тип везе (навојни/прирубнички, линијски/угаони)
- Распон радног притиска и расположива запремина резервоара
- Напон завојнице (АЦ/ДЦ), тип конектора и излаз контролера
- Распон температуре околине и ниво влаге
- Ниво квалитета ваздуха (садржај уља/воде) и стратегија филтрације
- Потребан приступ сервису (доступност комплета дијафрагме, могућност поновне изградње)
Брзе спецификације и табела одлука
Користите ову табелу као алатку за брзо одлучивање. То није замена за инжењерски дизајн, али ће набавку одржавати у складу са оним што је заиста важно.
| Фактор одлуке | Шта проверити | Ако се игнорише, можда ћете видети | Практичан савет |
|---|---|---|---|
| Величина порта | Отвор вентила у односу на ограничења дувачке/млазнице | Слаб пулс, пораст ДП | Веће није увек боље ако је низводно загушено |
| Време одговора | Понашање брзог отварања/затварања | „Меки“ пулс који се не откине | Дајте приоритет поновљивости за стабилно чишћење |
| Прозор притиска | Стварни притисак у резервоару под оптерећењем | Недовољно чишћење или напрезање дијафрагме | Мерите притисак током пулсирања, не само у празном ходу |
| Напон завојнице | АЦ/ДЦ, тачан напон, тип конектора | Прегревање завојнице, прескакање паљења | Излаз контролера меча; избегавајте „довољно блиске” промене напона |
| Квалитет ваздуха | Садржај воде/уља; филтрација и дренажа | Лепљење, цурење, залеђивање, брзо хабање дијафрагме | Третирајте ваздух као процесну течност — побеђује чисто и суво |
Праксе инсталације које спречавају 80% проблема
Већина притужби на „лош вентил“ заправо су проблеми са инсталацијом или пуштањем у рад система. Ако желите својеАСЦО пулсни вентилда се понашате као део поузданости, третирајте инсталацију као задатак поузданости.
Урадите ово током инсталације
- Држите цеви чистим:Исперите линије пре монтаже. Ситни остаци могу оштетити заптивне површине.
- Користите исправне методе заптивања:Избегавајте претерано затезање навојних спојева који могу пореметити поравнање.
- Потпорни цевовод:Не дозволите да тешке дувачке цеви висе на телу вентила.
- Потврдите уземљење и заштиту завојнице:Стабилно напајање и исправно ожичење спречавају прегоревање.
- Потврдите време пулса:Почните конзервативно; прилагодити на основу ДП трендова и понашања прашине.
Избегавајте ове уобичајене грешке
- Прескакање управљања влагом (без стратегије одвода, без сушара, без сепаратора воде).
- Повећање фреквенције пулса да би се „поправио“ растући ДП без провере основних узрока.
- Мешање напона калемова на једном колектору након брзе замене делова.
- Игнорисање блокаде дувачке/млазнице—а затим окривљавање вентила за слабе импулсе.
Решавање проблема: симптоми, узроци, поправке
Када се сакупљач прашине понаша лоше, брзина је битна. Користите доњи приступ који се односи на први симптом да бисте сузили шта се дешава пре него што слепо замените делове.
| Симптом | Вероватно узрок | Брзе провере | Поправи |
|---|---|---|---|
| Слаб пулс / лоше чишћење | Низак притисак у резервоару, ограничена цев/млазница, спор одзив вентила | Проверите притисак током пулсирања; прегледати рупе за млазнице; слушајте „оштар“ пулсни звук | Вратити притисак; јасна ограничења; проверите исправне спецификације вентила / завојнице |
| Непрекидно цурење ваздуха | Хабање дијафрагме, остаци на седишту, оштећење заптивке | Тест сапуна на зглобовима; изолујте вентил да бисте потврдили извор цурења | Замените комплет дијафрагме; чисто седиште; побољшати филтрацију ваздуха |
| Вентил не пали/неправилно пулсирање | Неусклађеност напона, лабаво ожичење, проблем са излазом контролера | Измерити напон завојнице под оптерећењем; прегледајте конекторе и уземљење | Исправно ожичење; користите одговарајући калем; проверите канале контролера |
| Дијафрагма пречесто поквари | Контаминација влагом/уљем, прекомерно пулсирање, погрешан материјал за температуру | Одводи влагу; прегледајте ваздушне филтере; прегледајте подешавања фреквенције пулса | Сув/чист ваздух; оптимизирати тајминг; изаберите материјал дијафрагме који одговара клими |
| Лепљење / залеђивање по хладном времену | Вода у ваздушном воду, смрзавање на телу вентила | Проверите одводе; потражите воду у резервоару; пратити тачку росе | Побољшати сушење; изоловати; прилагодити стратегију компресора и дренаже |
Професионални савет:Ако ДП расте, али пулсеви „звуче нормално“, немојте стати на томе – проверите поравнање млазница и стање отвора дувачке цеви. Савршен вентил не може да компензује делимично зачепљену дувачку цев.
Распоред одржавања за предвидљиве перформансе
Не морате да „чувате“ пулсни вентил, али вам је потребна поновљива рутина. Циљ је ухватити мале проблеме пре него што постану искључени.
| Интервал | шта да се ради | Шта спречава |
|---|---|---|
| Дневно / по смени | Одводи влагу; проверити стабилност ваздушног притиска; брзи ДП поглед | Залеђивање, лепљење, слаби пулсеви, изненађујући ДП шиљци |
| Недељно | Слушајте ненормалне звукове цурења; прегледајте ожичење и конекторе | Губитак ваздуха, прескакање завојнице, повремени кварови |
| Месечно | Провера дуваљке/млазнице на лицу места; проверите подешавања времена пулса | Недовољно чишћење, прекомерно чишћење, неравномерно оптерећење редова |
| Квартално / полугодишње | Проверите стање дијафрагме (по потреби); ревизија перформанси филтрације ваздуха | Изненадна цурења, честа реконструкција, нестабилна енергија пулса |
Ако ваша биљка има оштру прашину или екстремне климе, скратите циклус инспекције. Поузданост је увек јефтинија од хитне помоћи.
Извори и документација за поверење
Када извор анАСЦО пулсни вентил(или компатибилне замене), затражите документацију која подржава предвидљиву употребу у вашем окружењу.
Оно што озбиљни купци треба да траже
- Чисти лист са спецификацијама:тип везе, опсег притиска, напон завојнице и детаљи сервисног комплета.
- Напомене о материјалу и компатибилности:опције дијафрагме за температуру и квалитет ваздуха.
- Сљедивост квалитета:идентификација серије, евиденција о инспекцији и интегритет паковања.
- Сервисна подршка:упутства о инсталацији, времену, отклањању проблема и интервалима реконструкције.
Где Кингдао Стар Мацхине Тецхнологи Цо., Лтд. уклапа се
АтКингдао Стар Мацхине Тецхнологи Цо., Лтд., наш тим подржава пројекте за сакупљање прашине са компонентама импулсног млаза и практичним инжењерским упутствима—посебно за купце који желе мање изненађења након инсталације. Ако покушавате да стабилизујете ДП, смањите губитак компримованог ваздуха или смањите непланиране застоје у отвору за складиштење врећа, можемо вам помоћи да потврдите факторе избора (конфигурација прикључка, напон завојнице, стратегија квалитета ваздуха) и ускладите их са вашим условима рада.
О овом водичу
Овај чланак је написан као практична референца за рад и одржавање сакупљања прашине. Увек пратите безбедносне процедуре на вашој локацији, захтеве за закључавање/означавање и упутства за опрему када прегледате или сервисирате пулсне вентиле.
ФАК
Колико пута треба да се активира пулсни вентил у минути?
Не постоји универзални број. Почните са конзервативним мерењем времена на основу вашег оптерећења прашине и циљаног ДП опсега, а затим подесите на основу података. Ако пулсирате агресивно само да спречите да се ДП пење, то је сигнал за проверу стабилности ваздушног притиска, ограничења дувачке цеви и да ли одзив вентила и величина одговарају колектору.
Шта узрокује да пулсни вентил непрекидно цури?
Уобичајени узроци укључују хабање дијафрагме, остатке на површини заптивке, контаминацију ваздуха (уље/вода) или оштећење седишта. Непрекидно цурење троши компримовани ваздух и може прикрити друге проблеме јер систем никада у потпуности не „одмара“ између импулса.
Да ли је већа величина порта увек боља?
Не увек. Ако су ваша дувачка цев, млазнице или фитинзи рестриктивни, већи вентил неће донети пропорционално побољшање. Оно што желите је права комбинација брзог одзива, адекватног протока и низводне путање која заиста може ефикасно да користи тај ваздух.
Зашто калемови прегоре на сакупљачима прашине?
Неусклађеност напона, нестабилно напајање, нетачно ожичење, прекомерна пулсирајућа фреквенција или нагомилавање топлоте могу допринети. Проверите спецификације намотаја у односу на излаз контролера, заштитите ожичење од вибрација и избегавајте коришћење брзог пулсирања као замене за решавање проблема са чишћењем узрока.
Када треба заменити комплет дијафрагме?
Замените када приметите цурење, ослабљене импулсе, спор одзив или видљиво трошење дијафрагме током прегледа. Ако ваше окружење има високу влагу или лош квалитет ваздуха, интервали реконструкције могу бити краћи—побољшање филтрације ваздуха и дренаже може драматично продужити век трајања дијафрагме.
Финал Тхоугхтс
Сакупљач прашине је поуздан само колико и његов систем за чишћење. Ако је ваш ДП нестабилан, кесе рано покваре, или се трошкови компримованог ваздуха осећају ван контроле, фокусирајући се на пулсно-млазну петљу—и бирајући правуАСЦО пулсни вентилконфигурација—често пружа најбржи повраћај улагања.
Спремни да престанете да погађате?
Поделите своје основе сакупљача прашине (тип/број филтера, притисак у резервоару, распоред дуваљке, напон завојнице и климу на локацији), а ми ћемо вам помоћи да сузите стабилно, исплативо подешавање вентила. Ако желите мање искључења и предвидљивији ДП,контактирајте наси учинимо да се ваш систем за чишћење понаша како треба.
