Које су разлике између правоугаоних, потопљених и праволинијских пулсних вентила? Како одабрати на основу захтева?

Као кључне компоненте за активирање у системима за чишћење са импулсним млазом, електромагнетни импулсни вентил служи као „прекидач“ за компримовани ваздух за прашину са врећом са пулсним млазом. Његове перформансе директно утичу на капацитет обраде колектора и ефикасност хватања прашине. Да би се помогло корисницима у индустрији у прецизном разумевању техничких разлика између три главна типа пулсних вентила – правоугаоног, потопљеног и праволинијског – и научног формулисања планова селекције, овај чланак систематски приказује структуру, принципе и применљиве сценарије ових вентила на основу индустријских техничких спецификација и карактеристика производа. Даје референцу за инжењерски дизајн за уклањање прашине и рад и одржавање опреме.

И. Основне дефиниције и структурне карактеристике три типа пулсних вентила

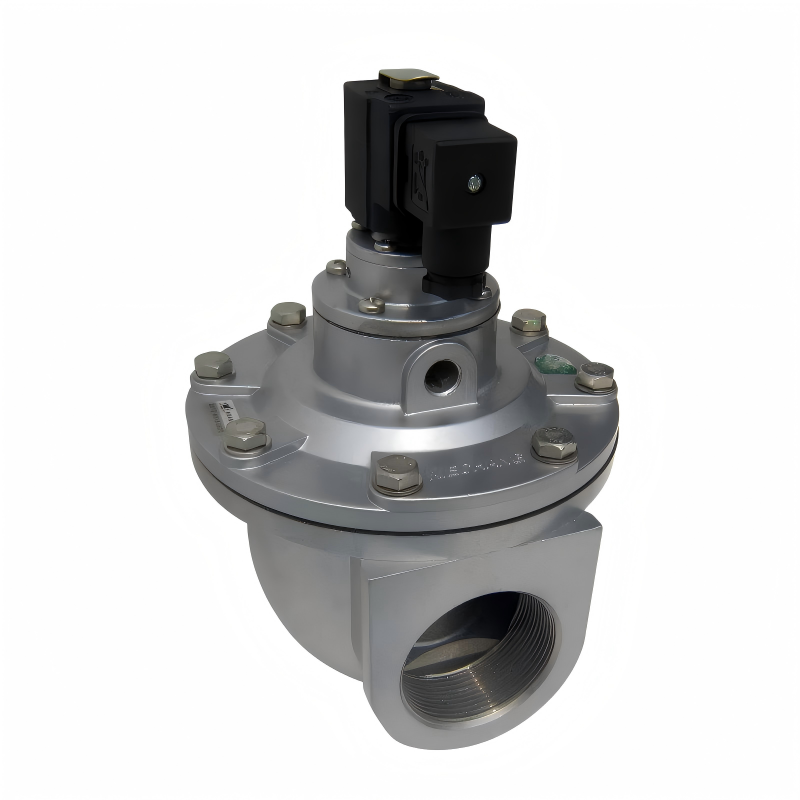

Правоугаони електромагнетни импулсни вентил

Његова карактеристика је да су улазне и излазне цеви за ваздух правоугаоног вентила под углом од 90°. Тело вентила и поклопац су ливени под притиском од материјала од легуре алуминијума. Након површинске обраде, показују одличну отпорност на корозију. Дијафрагма и заптивна заптивка се производе помоћу вулканизованог композитног процеса. Сирови материјали за електромагнетну пилот главу се састоје од високоефикасних магнетних материјала и материјала за магнетну заштиту од нерђајућег челика. Критичне компоненте као што су опруге и причвршћивачи су направљене од нерђајућег челика. Начин повезивања: Цев разводника ваздуха (резервоар за ваздух) и дувачка цев сакупљача прашине уметнуте су у улаз и излаз вентила, респективно, заптивене компресионим наврткама на оба краја.

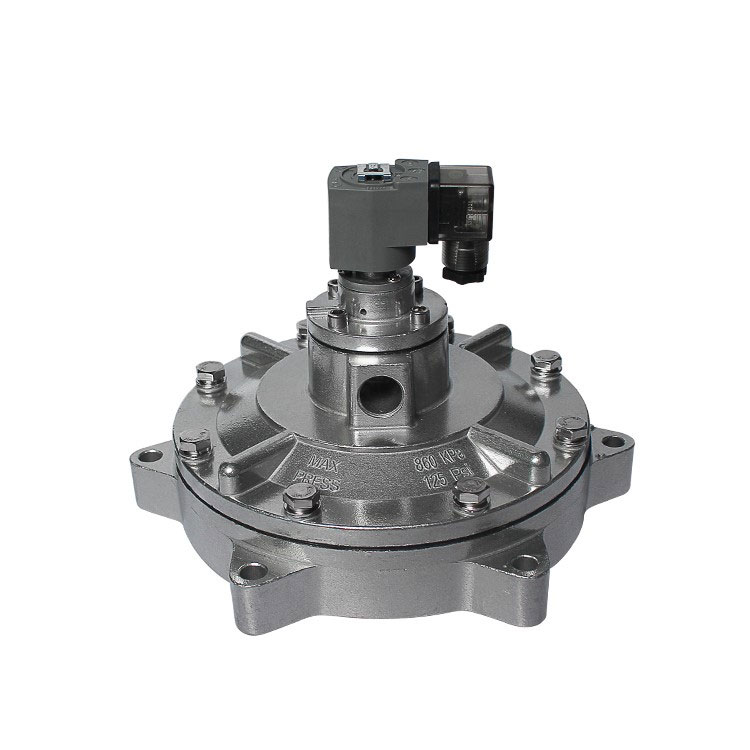

Потопљени електромагнетни импулсни вентил

Састоји се од електромагнетне главе пилота, склопа дијафрагме (мембрана, опруга за притисак, заптивка) и тела вентила. Инсталиран потопљен унутар резервоара за ваздух, повезује се са резервоаром преко прирубнице. Излазни отвор је централно лоциран унутар тела вентила унутар резервоара, протеже се кроз компоненте попут уређаја за продирање у зид да би ушао у комору за дување ради рада. Овај тип вентила има оптимизован дизајн канала протока који ефикасно смањује отпор протока гаса, обезбеђујући стабилан рад чак и под условима ниског притиска. Овај дизајн смањује потрошњу енергије и продужава животни век дијафрагме.

Прави електромагнетни импулсни вентил

Средишње линије улаза и излаза ваздуха су поравнате у правој линији без угаоног одступања, при чему је смер струјања гаса јасно означен на површини тела вентила. Инсталација укључује повезивање једног краја са ваздушном цеви која се протеже од резервоара за ваздух, а другог краја са ваздушном цеви коморе за дување. Његова једноставна структура олакшава инсталацију, чинећи га уобичајеном компонентом у пулсним сакупљачима прашине у резервоарима за ваздух.

ИИ. Компаративна анализа заједничких и посебних принципа рада

Принцип рада пулсних вентила под правим углом

Дијафрагма унутар вентила дели га на предњу и задњу ваздушну комору. Када се доводи компримовани ваздух, он улази у задњу комору преко отвора за гас. Притисак у задњој комори присиљава мембрану да затвори излазни отвор, стављајући вентил у „затворено“ стање.

Електрични сигнал из инструмента за контролу пулсног млаза помера арматуру електромагнетног импулсног вентила, отварајући отвор за вентилацију задње коморе. Задња комора се брзо смањује, што доводи до повлачења дијафрагме. Компримовани ваздух затим излази кроз излаз вентила, стављајући пулсни вентил у „отворено“ стање. Тренутачно ослобађање компримованог ваздуха ствара млазну струју.

Када електрични сигнал из пулсног контролера престане, арматура вентила се ресетује. Отвор задње коморе се затвара, а притисак у задњој комори расте, гурајући мембрану назад на излаз вентила. Импулсни вентил се враћа у "затворено" стање.

Принцип рада потопљеног пулсног вентила

Импулсни вентил је подељен на предњу и задњу комору. Када се доводи компримовани ваздух, он улази у задњу комору кроз отвор за гас. Притисак у задњој комори присиљава мембрану да затвори излаз вентила, одржавајући пулсни вентил у "затвореном" стању.

Када електрични сигнал из пулсног контролера помери арматуру вентила, отвара се отвор задње коморе. Брзи губитак притиска у задњој комори изазива померање мембране, омогућавајући компримованом ваздуху да се испусти кроз излаз вентила. Импулсни вентил улази у „отворено“ стање, тренутно испуштајући налет компримованог ваздуха.

Када електрични сигнал из пулсног контролера престане, арматура вентила се ресетује, отвор задње коморе се затвара, а притисак у задњој комори расте, приморавајући мембрану да затвори излаз вентила. Импулсни вентил се враћа у "затворено" стање.

Принцип рада правог пулсног вентила

1. Затварање за искључивање: Компримовани ваздух улази у задњу комору кроз отвор за гас. Притисак у задњој комори > притисак у предњој комори, гурајући мембрану да запечати излаз главног вентила, затварајући вентил.

2. Отварање при укључивању: Импулсни контролер шаље сигнал, електромагнетна сила подиже арматуру, отварајући отвор за вентилацију. Задња комора се брзо смањује, стварајући разлику притиска између предње и задње коморе. Дијафрагма се помера уназад, отварајући главни отвор вентила, а компримовани ваздух се издувава.

3. Ресетовање при гашењу: Када електрични сигнал престане, опруга арматуре се враћа, затварајући отвор за вентилацију. Притисак у задњој комори се враћа кроз отвор за гас, што доводи до ресетовања дијафрагме и затварања главног отвора вентила, враћајући се у почетно стање.

ИИИ. Кључни технички параметри и критеријуми избора

Стандардизација основних техничких параметара: Домаћи правоугаони и правоугаони импулсни вентили раде у опсегу притиска од 0,4-0,6 МПа. Увезене колеге равномерно раде на 0,4-0,6МПа без обзира на тип. Обе категорије не показују фундаменталне разлике у толеранцији притиска или оценама притиска примене.

Три основна принципа за научну селекцију

1. Принцип компатибилности радног притиска: За сценарије ниског притиска (који захтевају смањени притисак извора ваздуха), дајте приоритет потопљеним електромагнетним импулсним вентилима. За стандардне услове притиска (0,4-0,6МПа), флексибилно бирајте типове под правим углом или правоугаоне на основу ограничења инсталације.

2. Принцип усклађивања простора за инсталацију: Када су резервоар за ваздух и дувачка цев вертикално поравнати, користите електромагнетне импулсне вентиле под правим углом. За линеарне распореде користите електромагнетне импулсне вентиле са правим протоком. Када је потребна унутрашња инсталација унутар резервоара за ваздух, преферирани су потопљени електромагнетни импулсни вентили.

3. Принцип кореспонденције типа опреме: Импулсни колектори за прашину у ваздушној кутији треба првенствено да користе директне електромагнетне импулсне вентиле. Пулсни сакупљачи прашине могу да изаберу електромагнетне импулсне вентиле под правим углом на основу угла уградње. За велике системе за сакупљање прашине који раде у условима ниског притиска, препоручују се потопљени електромагнетни импулсни вентили.

ИВ. Контекст апликације у индустрији и Оутлоок

Електромагнетни импулсни вентил се увелико користи у апликацијама за сакупљање прашине, а његова стабилност перформанси директно утиче на ефикасност третмана животне средине и континуитет индустријске производње. Како еколошки стандарди настављају да се побољшавају, захтеви за енергетски ефикасним и дуговечним пулсним вентилима настављају да расту. Ово издање техничких поређења и смерница за избор за три главна типа пулсног вентила има за циљ да помогне корисницима у индустрији да избегну замке при избору, побољшају ефикасност система за сакупљање прашине и смање оперативне трошкове. У будућности, технолошки напредак ће се фокусирати на прецизнију контролу притиска, продужени радни век и ширу прилагодљивост различитим радним условима, пружајући подршку основних компоненти за индустријску зелену трансформацију.
