Пистон пулсни вентил

Кингдао Стар Мацхине пружа В1614718 клипни пулсни вентил, заснован је на дизајну дијафрагме електромагнетног пулса и дизајну механизма клипа, усвајањем уграђене структуре, са јачим перформансама пухања и дуже радни век. Његове основне карактеристике су:

Структурне карактеристике

Састоји се од електромагнетног пилот главу, тијела клипа и вентила, подручје задње коморе од клипа је веће од предње коморе, а пнеуматска сила осигурава осетљиво стање затварања.

Отказивање гумене дијафрагме и пролеће притиска, употреба структуре клипове велике чврстоће, значајно побољшава издржљивост.

Принцип рада пулса клипа подељен је у две фазе:

Држава за пухање: Након што је сигнал уноси електрични регулатор, електромагнетна пилот глава отвара рупу за истовар, а гас под притиском у предњој комори клипа подиже клип и отвара канал за пухање.

Затворено стање: Након што сигнал нестане, отвор за истовар је затворен, притисак гаса у задњем комору клипа гура клип за ресетовање и канал је затворен.

Технички стандард

Радни притисак: 0,2 ~ 0.6МПА

Спецификација напона: ДЦ24В или АЦ220В / 50Хз

Оцена заштите: ИП65

Радни медијум: Чист ваздух

Применљива температура: собна температура тип -25 ~ 85 ℃, висока температура типа -25 ~ 230 ℃.

Животни век: 1 милион пута

Спецификација инсталације Пулсног вентила

Захтеви за бртвљење: Навојна веза треба да буде напуњена траком за сировину ПТФЕ-а или заптивача нити, а комбинована површина кутије за дистрибуцију ваздуха треба да буде глатка и чиста.

Обрада извора ваздуха: Улогу ваздуха за ваздушне кутије за дистрибуцију ваздуха треба уградити филтром и регулатором, а дно је опремљено одливним вентилом како би се осигурало да је компримовани ваздух сув и без нечистоће.

Точност обраде: Инсталација ваздушног пакета Окретање пакета према слици 2 прераде, како би се осигурало да је толеранција величине и храпавост површине.

Захтеви за чишћење: ваздушна јастука и пухање треба темељно очистити пре уградње да би се избегле преостале крхотине.

Прикључак

Када се инсталирате са округлим разводником, димензије би требале бити према Сл. 3 да би се осигурало подударање везе (нпр. Φ150 / Φ120 отвор бленде).

Дијаграм обраде разноликодне везе (Сл. 2) одређује кључне димензије: 180 мм Укупна ширина, 15 ° Цхафер, Δ = 4,5 мм дебљина зида.

Спољне димензије

Спољне димензије 3-инчног клипног импулса приказане су на слици 3, са кључним параметрима као што су укупна дужина 134 мм и монтажне рупе од Φ151мм означене.

Са компактним дизајном и флексибилним распоредом пухања, вентил је погодан за потребан систем чишћења пепела високе ефикасности у систему за уклањање индустријских прашине. Оптимизирањем структуре клипове и електромагнетне контроле, постиже брзо реаговање и стабилно дело и испуњава строге захтеве поузданости и прецизности за извозне производе.

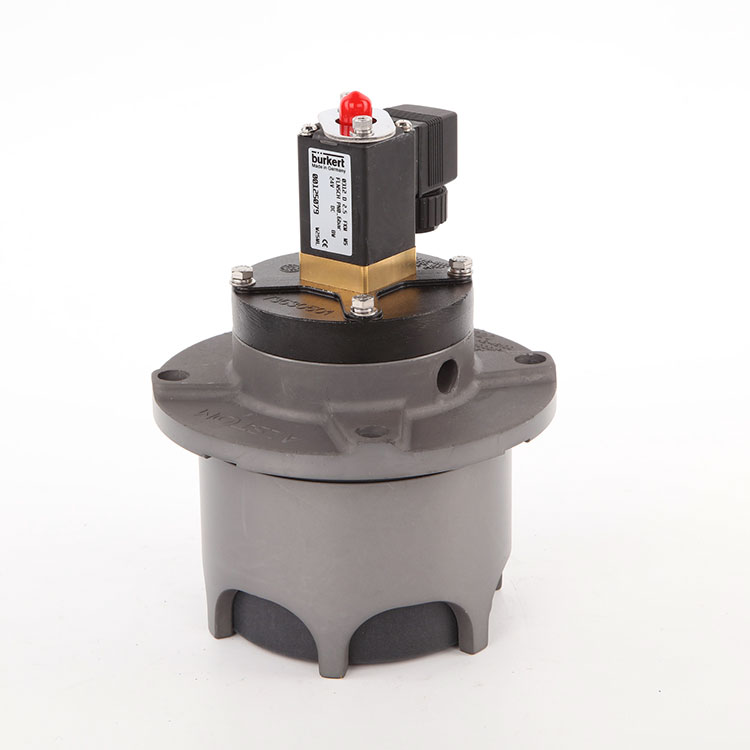

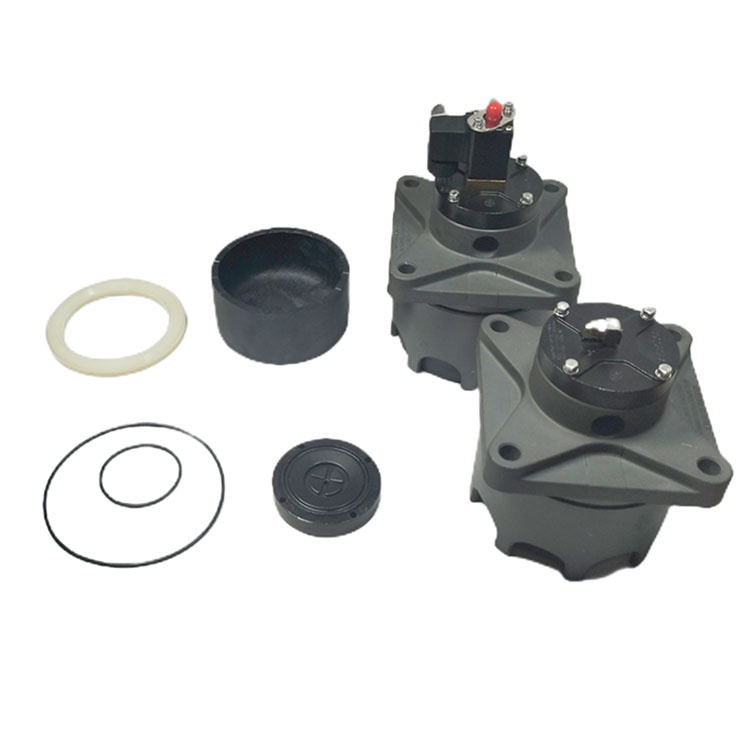

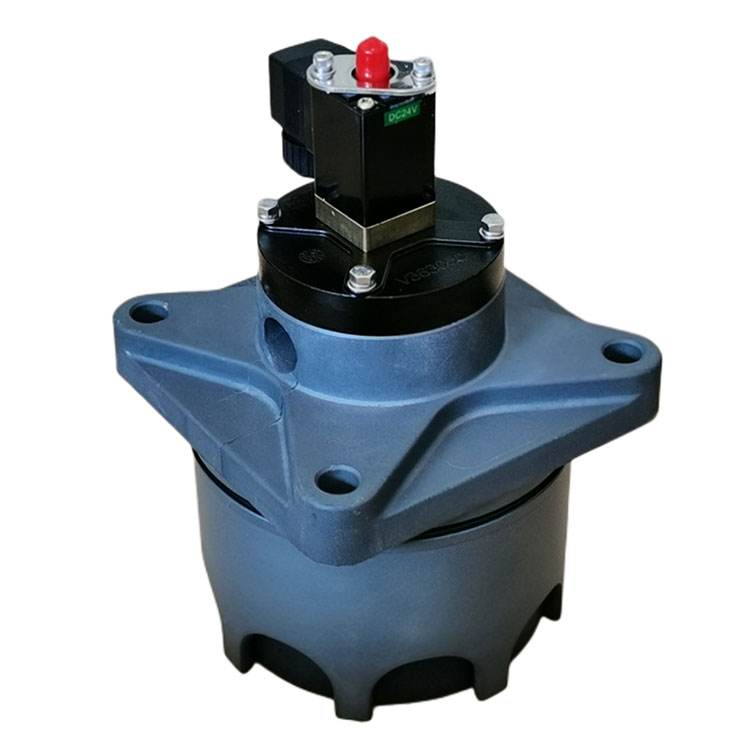

Слика.1 Слика.2Слика.3
