ДМФ-З-20 Пулсни вентил

ДМФ-З-20 Правоугаони електромагнетни пулсни вентил Електромагнетни импулсни вентил (такође познат као мембрански вентил) служи као „прекидач“ компримованог ваздуха за систем за пулсно-млазно чишћење у врећастим сакупљачима прашине са пулсним млазом. Контролисан сигналима из инструмента за контролу пулсног млаза, он секвенцијално врши пулсно-млазно чишћење филтер кеса по редовима (или одељцима), одржавајући отпор сакупљача прашине унутар унапред подешеног опсега како би се обезбедио његов капацитет обраде и ефикасност сакупљања прашине.

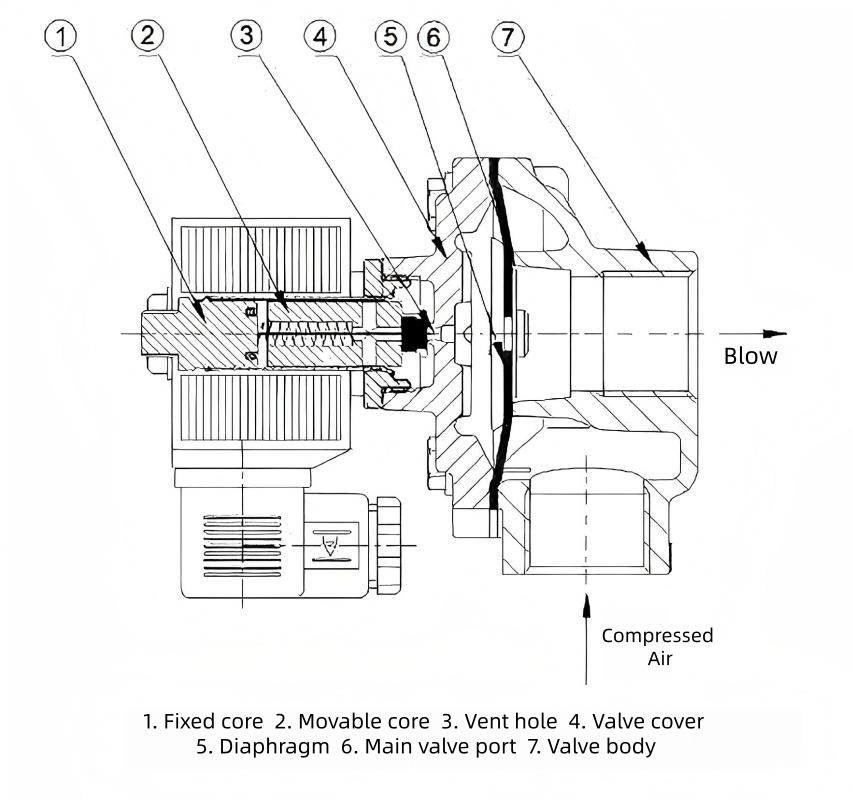

Шематски дијаграм:

Структурне карактеристике:

ДМФ-З-20 је електромагнетни вентил под правим углом. Његове структурне карактеристике су следеће:

Дизајн под правим углом: Улаз и излаз формирају угао од 90°, обезбеђујући несметан проток ваздуха и погодност за уградњу између резервоара за ваздух и дувачких цеви колектора за прашину.

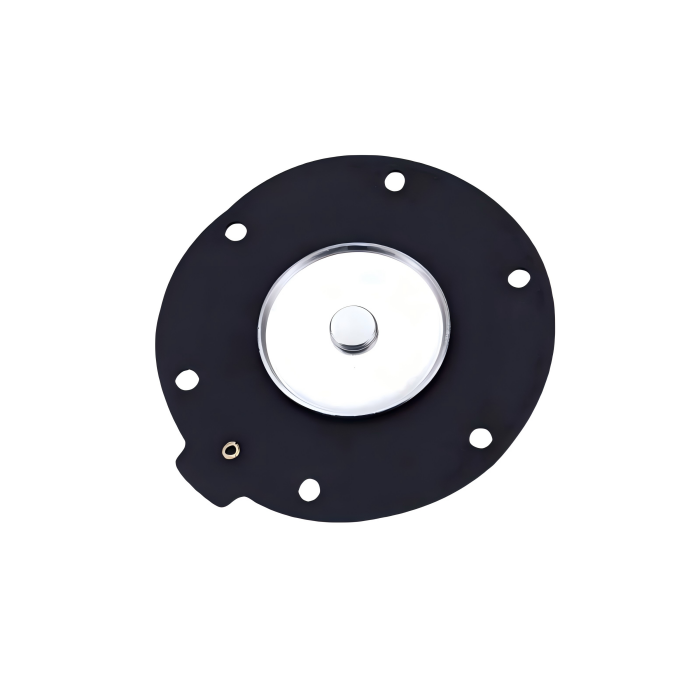

Кључне компоненте: Укључује електромагнетну главу, дијафрагму, тело вентила и опругу. Тело вентила је направљено од легуре алуминијума, док дијафрагма обично има структуру ојачану нитрилном гумом, која нуди отпорност на хабање и високе перформансе заптивања.

Начин повезивања: Садржи Г3/4" прикључни навој са номиналним пречником од 20 мм.

Активирање мембране: Управља се пнеуматским диференцијалом притиска. Када је под напоном, соленоидна глава отвара отвор за растерећење да би се испустио притисак у задњој комори, омогућавајући гасу предње коморе да подигне мембрану ради повратног издувавања. Након искључења струје, опруга се ресетује да затвори отвор, враћајући запечаћено стање.

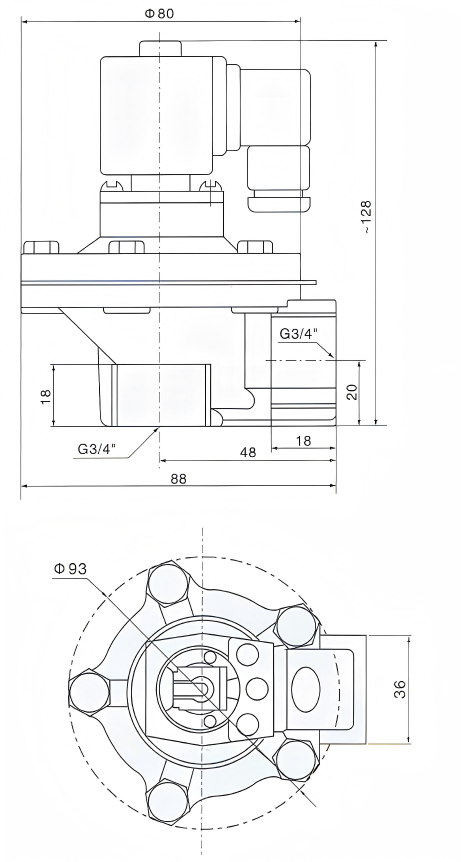

ДМФ-З-20 Укупне димензије:

Техничке спецификације:

Принцип рада:

ДМФ-З-20 Правоугаони електромагнетни пулсни вентил Дијафрагма дели електромагнетни импулсни вентил на предњу и задњу ваздушну комору. Када се доводи компримовани ваздух, он улази у задњу комору кроз отвор за гас. У овом тренутку, притисак у задњој комори присиљава склоп мембране да затвори излаз вентила, стављајући електромагнетни импулсни вентил у „затворено“ стање.

Електрични сигнал из инструмента за контролу пулсног млаза изазива повлачење арматуре вентила. Ово отвара издувни отвор у задњој комори, брзо снижавајући притисак. Склоп дијафрагме се помера уназад, дозвољавајући компримованом ваздуху да млаз кроз излаз вентила. Вентил улази у "отворено" стање.

Када електрични сигнал из контролера пулсног млаза престане, арматура електромагнетног пулсног вентила се ресетује. Издувни отвор задње коморе се затвара, а притисак у задњој комори се повећава, приморавајући склоп мембране да се чврсто затвори на излаз вентила. Електромагнетни импулсни вентил се враћа у "затворено" стање.

Области примене:

Језгро ДМФ-З-20 је дизајнирано за системе за чишћење колектора прашине са импулсним млазним млазом, компатибилно са филтер врећама, филтер кертриџима, керамичким цевима и другим елементима за филтрирање. Служи као „прекидач“ компримованог ваздуха за систем повратног удара. Његове примене су концентрисане у индустријским окружењима са високом прашином:

Контрола прашине у животној средини:Системи за чишћење пулсним млазом компатибилни са разним сакупљачима прашине са врећама/патронама.

Индустријска производња:Грађевински материјали (цемент/креч), металургија (челик/топионица), рударство, хемикалије, фармацеутски производи, прерада сточне хране, обрада дрвета, производња папира итд.

Остале апликације:Потпомогнуто дување у пнеуматским транспортним системима и опрема/радни услови који захтевају пулсно-млазно чишћење.
