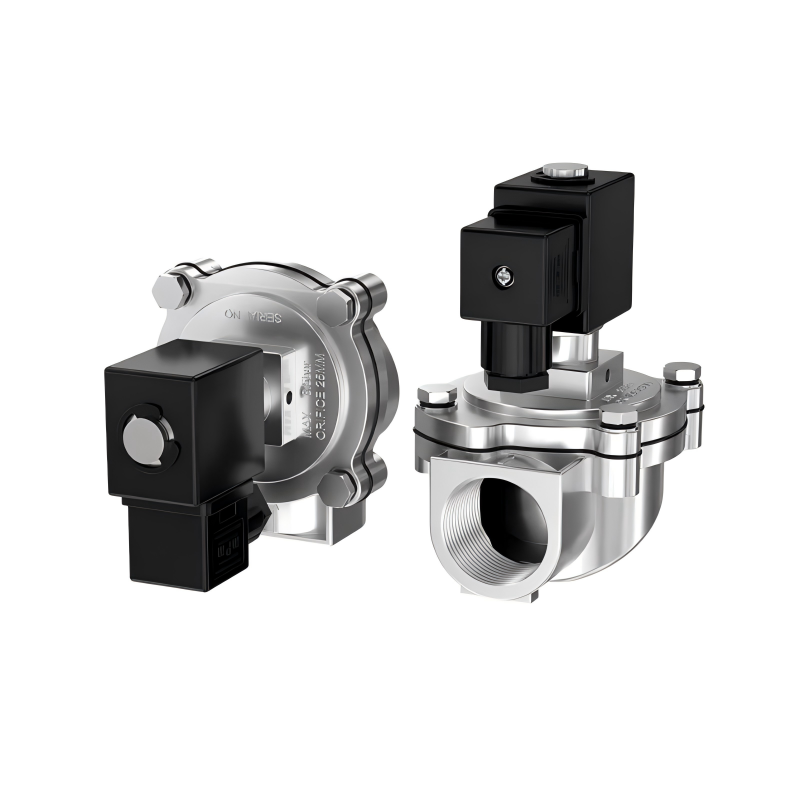

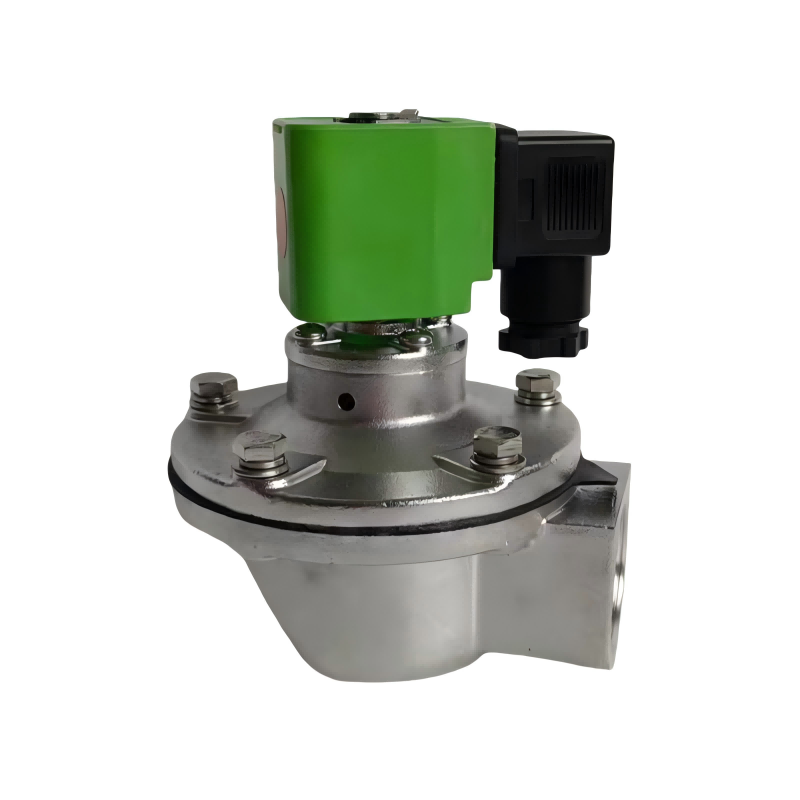

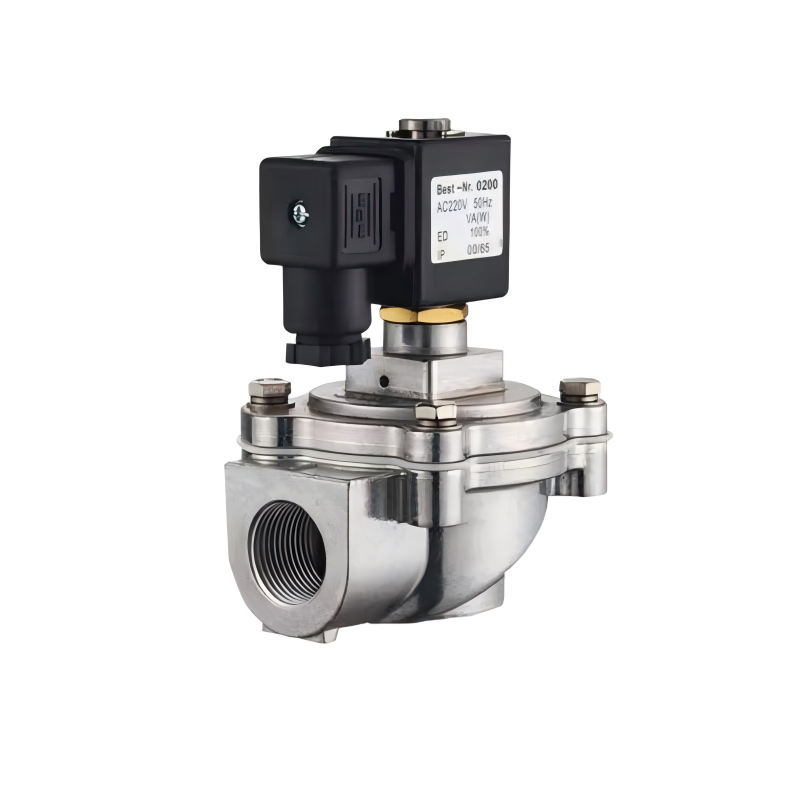

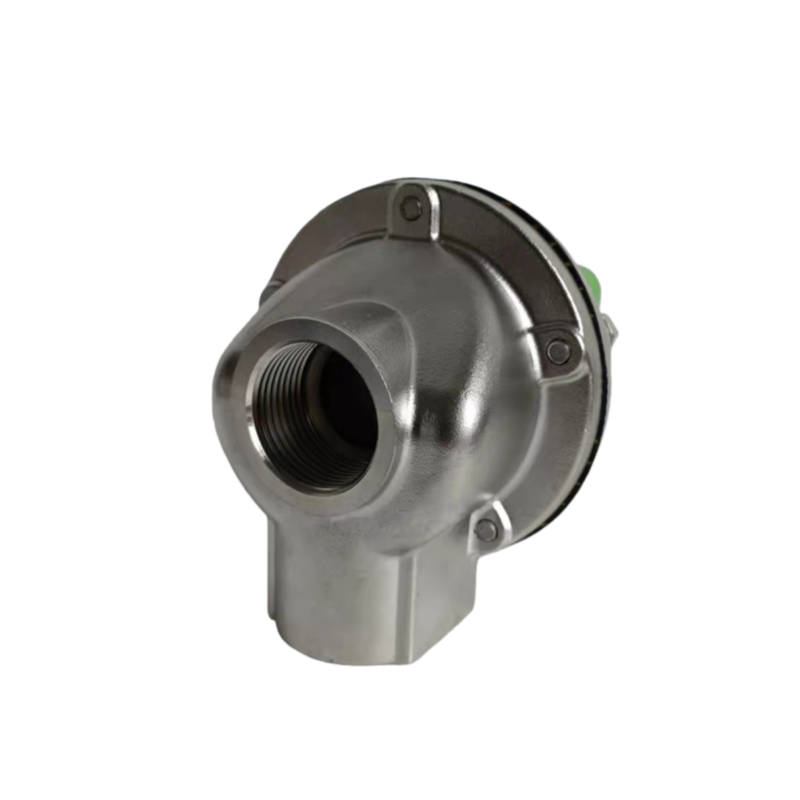

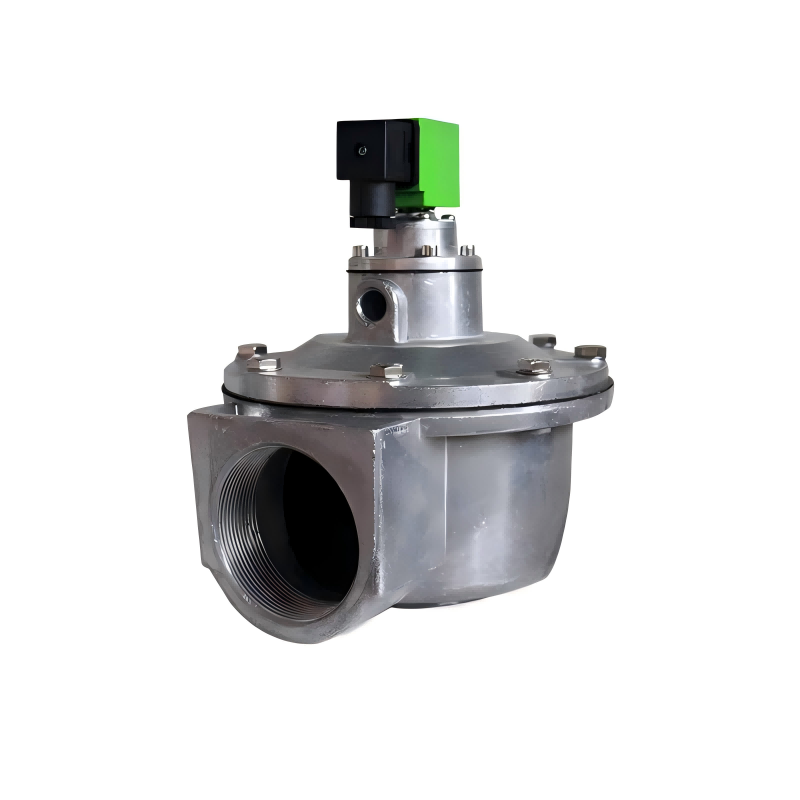

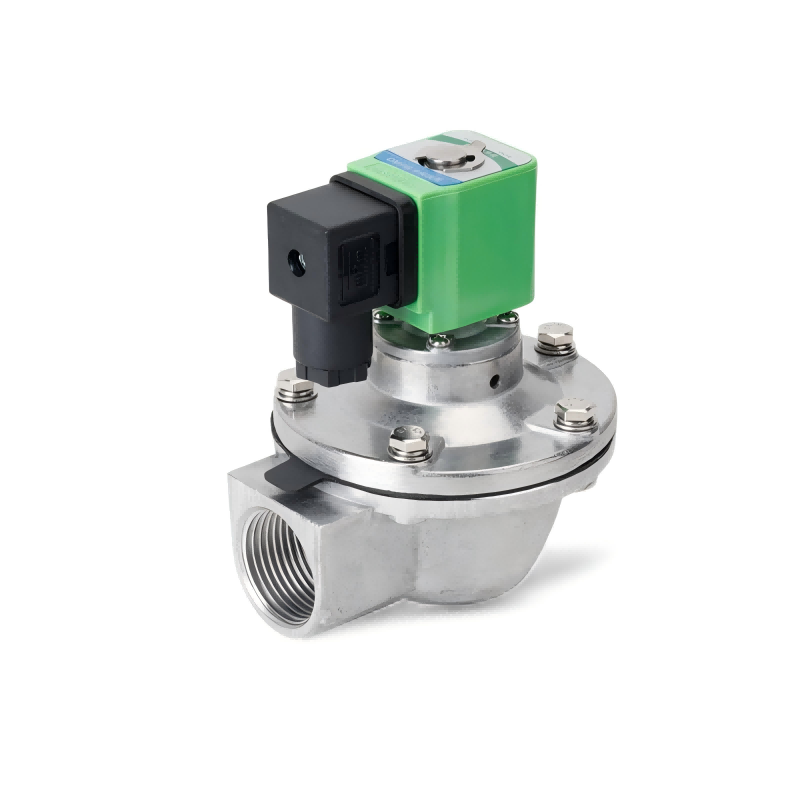

ДМФ-З пулсни вентил

ДМФ-З електромагнетни импулсни вентил под правим углом је специјализовани електромагнетни вентил дизајниран посебно за употребу са сакупљачима прашине у врећама. Служи као прекидач компримованог ваздуха за систем за чишћење са пулсним млазом у сакупљачима прашине са пулсним млазом. Контролисан излазним сигналима из инструмента за контролу пулсног млаза, он секвенцијално врши пулсно-млазно чишћење филтер кеса ред по ред (или комору по комору). Ово одржава отпорност сакупљача прашине у оквиру унапред подешеног опсега, обезбеђујући његов капацитет обраде и ефикасност сакупљања прашине док се постиже циљ отресања прашине са филтер кеса.

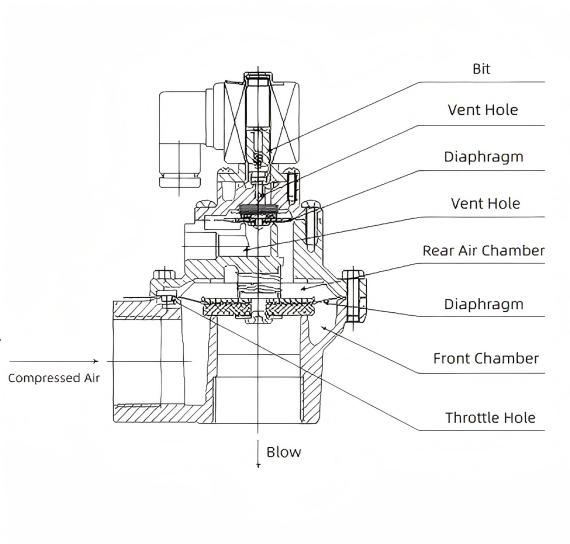

Шематски дијаграм

Структурне карактеристике

Тело вентила и поклопац правоугаоног електромагнетног импулсног вентила ДМФ-З произведени су од легуре алуминијума ливеног под притиском. Након површинске обраде, показују одличну отпорност на корозију. Дијафрагма и заптивна заптивка су вулканизовани и композитни коришћењем нових процеса. Електромагнетна пилот глава је састављена од магнетних материјала и материјала за магнетну заштиту од нерђајућег челика. Опруге и причвршћивачи су сви направљени од нерђајућег челика. Прикључна цев разводника ваздуха (ваздушне коморе) и дувачка цев сакупљача прашине се убацују у улаз и излаз вентила. Оба краја су запечаћена затезањем компресионих матица. Вентили су доступни у три спецификације — 20, 25 и 40С — за избор у врећама за прашину са пулсним млазом са различитим капацитетима за руковање (пречишћавање) ваздуха. Тело вентила и поклопац су ливени под притиском за високу густину, са провидним премазом лака који повећава отпорност на корозију. Заптивач дијафрагме користи композит метал-гума за одличну крутост и перформансе без цурења. Електромагнетна пилот глава пружа снажно магнетно повлачење са брзим и поузданим радом. Вентил показује супериорне перформансе отварања, отварајући се поуздано при 85% називног напона. Такође показује одличне перформансе затварања, поуздано заптивање при притиску ваздуха од 0,15 МПа.

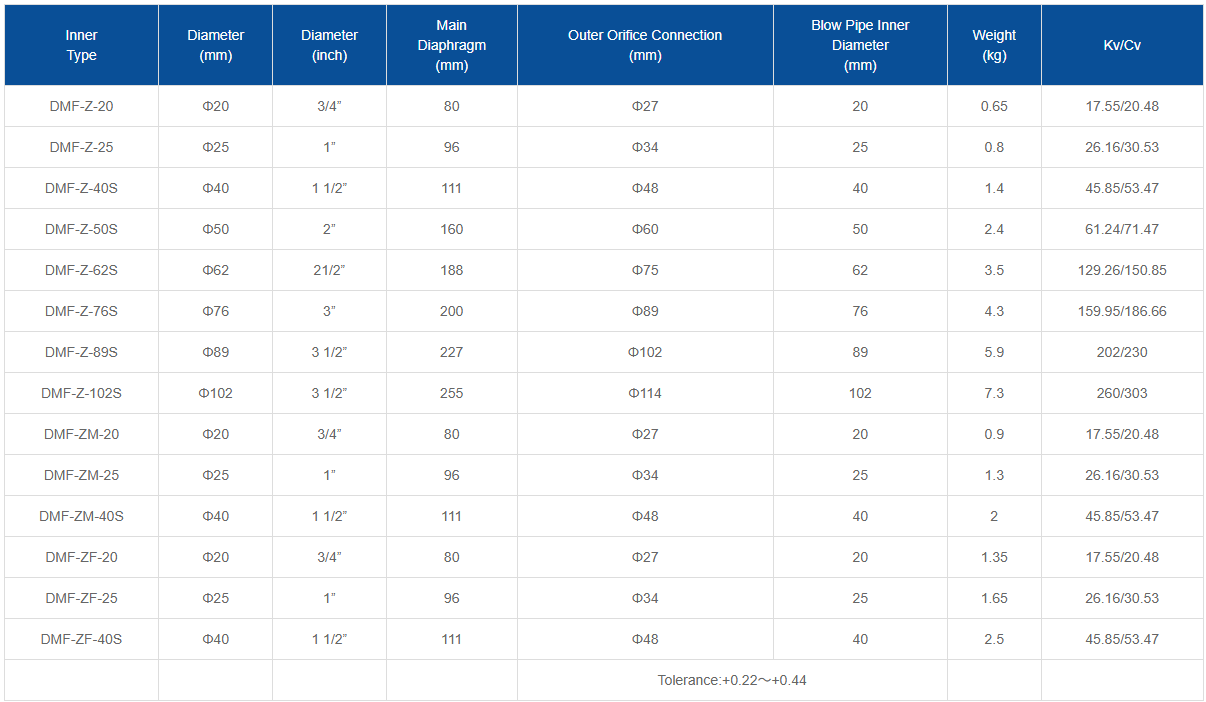

Параметерс

Принцип рада

Дијафрагма дели електромагнетни импулсни вентил на предњу и задњу комору. Када се компримовани ваздух доводи кроз отвор за гас у задњу комору, притисак у задњој комори приморава мембрану да затвори излаз вентила, стављајући електромагнетни импулсни вентил у „затворено“ стање. Када електрични сигнал из контролера пулсног млаза престане, арматура соленоидног вентила се ресетује. Отвор задње коморе се затвара, а повећани притисак у задњој комори приморава мембрану да затвори излаз вентила, враћајући соленоидни вентил у „затворено“ стање. Електромагнетни импулсни вентил контролише отварање и затварање отвора за растерећење тела вентила преко електричних сигнала. Током растерећења вентила, гас под притиском у задњој комори се испушта, док се гас под притиском у предњој комори пригушује вакуумским портом мембране, подижући мембрану да би се покренуло пулсно дување. Када тело вентила престане да се празни, гас под притиском брзо пуни задњу комору кроз отвор за пригушивање. Због разлике у областима које носе силу са обе стране мембране у односу на тело вентила, сила гаса у задњој комори постаје доминантна. Ово поуздано затвара мембрану преко отвора за пражњење вентила, заустављајући пражњење пулсног вентила.

Подручја примене

Сектор опреме за уклањање прашине

Сакупљачи прашине у врећама: Као основна компонента система за чишћење са пулсним млазом, ове јединице контролишу пулсни млазни контролери како би узастопно дували компримовани ваздух у филтер вреће, одржавајући отпор сакупљача прашине унутар унапред подешених граница. Ово обезбеђује доследан капацитет обраде и ефикасност сакупљања прашине, што их чини широко примењеним за контролу прашине у рударству, грађевинским материјалима, металургији и хемијској индустрији.

Импулсни колектори за прашину са ваздушном кутијом: Одређени правоугаони ДМФ-З пулсни вентили могу се интегрисати у импулсне системе пулсних сакупљача прашине у ваздушној кутији, радећи у тандему са структуром ваздушне кутије како би се постигло ефикасно уклањање прашине.

Поље за пречишћавање ваздуха

Индустријска опрема за пречишћавање ваздуха: Користи се за контролу протока ваздуха, уклањање прашине са површина филтера, побољшање ефикасности пречишћавања и продужење века трајања филтера. Погодно за индустрије са строгим захтевима за чистоћом ваздуха, као што су електроника, фармацеутски производи и прерада хране.

Комерцијални системи за пречишћавање ваздуха: У опреми за пречишћавање ваздуха за тржне центре, хотеле, пословне зграде и слична места, ДМФ-З пулсни вентили помажу у постизању ефикасне филтрације и пречишћавања ваздуха.

Хемијска индустрија

Одвајање и пречишћавање гаса: Користи се у јединицама за одвајање гаса током хемијске производње за прецизну контролу протока и притиска гаса, обезбеђујући стабилност и ефикасност у процесу сепарације.

Контрола реакторског гаса: У оквиру хемијских реактора, регулише улаз/излаз гаса и притисак да би се одржали стабилни услови реакције, побољшавајући квалитет и безбедност реакције.

Енергетски сектор

Термоелектране: Контролише проток гасова сагоревања и паре ради оптимизације процеса сагоревања, побољшања енергетске ефикасности и смањења емисије загађивача.

Системи за пречишћавање гаса: Управља уклањањем прашине и честица током пречишћавања гаса како би се обезбедио квалитет гаса и минимизирало загађење животне средине.

Системи за уклањање прашине

Користи се за регулисање протока гаса, притиска и температуре за ефикасно прикупљање прашине и поновну употребу, минимизирајући загађење издувним гасовима. Применљиво у фазама уклањања прашине у цементној, керамичкој, стакленој и сродним индустријама.

Системи за контролу течности

Користити електромагнетну силу за прецизно регулисање прилива и одлива течности у индустријској производњи. Користи се у системима за пренос и дозирање течности за хемијску, фармацеутску, прехрамбену и сличне индустрије.
