Оптипов 135 Клипни пулсни вентил

Опис производа:

Клипни импулсни вентил Оптипов135 је уграђени електромагнетни импулсни вентил нове генерације развијен на основу електромагнетног пулсног вентила мембранског типа и клипног механизма. То чини да пулсни млазници раде много боље, не заузима пуно простора и олакшава дизајнирање млазног система.

Радна комора Оптипов135 се разликује од традиционалних мембранских вентила јер нема рањиве делове као што су гумене мембране и опруге за притисак. Уместо тога, користи клип направљен од материјала високе чврстоће, што чини да електромагнетни импулсни клипни вентил траје много дуже.

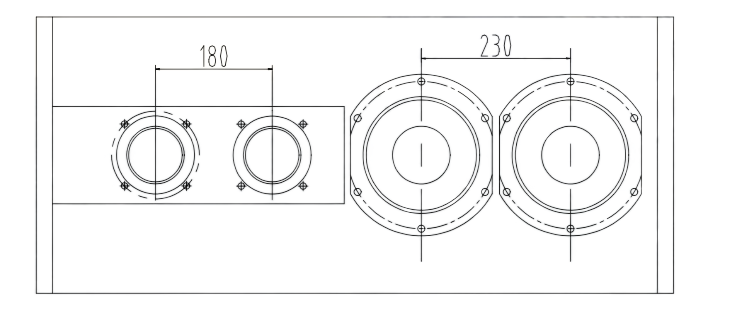

Поређење инсталационог размака између Оптипов135 и стандардних пулсних вентила мембранског типа исте спецификације

Слика 1

Напомена: Инсталациони размак за Оптипов105 и Оптипов135 је 180 мм (минимално 160 мм).

Параметар производа:

Упутство за инсталацију

① Напуните навоје ПТФЕ траком или заптивачем за навоје за затезање и заптивање. Спојна површина ваздушног колектора мора бити равна. Уверите се да је површина за спајање равна, равна и глатка како бисте гарантовали њен учинак заптивања.

② Инсталирајте филтер и регулатор притиска на улазну цев ваздушног разводника и вентил за одвод на дну ваздушне гране како бисте осигурали да се вода не накупља у разводнику и да је компримовани ваздух сув и чист.

③ Крајња страна за уградњу резервоара за ваздух мора бити обрађена у складу са шемом машинске обраде резервоара за ваздух. Стриктно испуните захтеве за чистоћу површине за уградњу резервоара за ваздух.

④ Пре уградње вентила, уверите се да су унутрашњост и спољашњост резервоара за ваздух и дувачке цеви чисти и без честица крхотина.

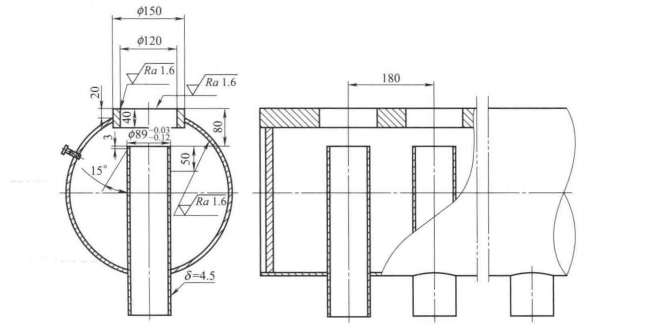

⑤ Погледајте слику 2 за шему машинске обраде прикључка за ваздушни разводник.
